Ascom IP-DECT
Системная архитектура
Система «Ascom IP-DECT» – это современная беспроводная микросотовая сеть DECT, использующая ресурсы IP сетей для обеспечения взаимодействия своих компонентов. Подключается к телефонной сети общего пользования через одну или несколько IP-АТС. Оригинальная программно-аппаратная архитектура позволяет гибко проектировать и строить сети с большой абонентской емкостью. Имеет уникальный механизм централизованного управления и многоцелевую систему обмена сообщениями, обеспечиваемые серверами UCM.
Система «Ascom IP-DECT» имеет модульную структуру, которая может быть представлена как определенная комбинация стационарных сетевых программно-аппаратных компонентов и беспроводных терминалов DECT.
Аппаратные компоненты
К стационарным аппаратным компонентам относятся:
- IPBL, IP Blade
– устройство, оборудованное интерфейсами для подключения BS3x0, сети Ethernet и источника синхронизации;
- BS3x0, Base Station 330/340
– классическая базовая станция (БС), содержащая трансивер DECT и интерфейс цифровой телефонной линии Upn;
- IPBS, IP Base Station
– базовая станция DECT с интерфейсом подключения к сети Ethernet;
- ELISE, Embedded Linux Server
– выделенный аппаратный сервер с приложением UCM, работающим под управлением ОС Linux.
Программное обеспечение
Основные системные компоненты IPBL и IPBS работают под управлением универсального ПО, включающего в себя следующие прикладные модули:
|
|
В зависимости от архитектурных требований, в программном обеспечении могут быть задействованы один или несколько прикладных модулей, чем достигается определенная функциональность компонентов IPBL и IPBS:
Модуль «Radio»
- Обеспечивает интерфейс между сетями DECT и VoIP⁄H.323.
- Пересылает на модуль PARI Master запрос локальной регистрации*2 терминала DECT в случае, если информация о нем не найдена в локальной базе данных HDB.*3 Если и PARI Master не сможет обработать запрос, в процесс определения базовой HDB терминала, пославшего запрос, включается серверный модуль Mobility Master, обладающий информацией о всех DECT терминалах как в своей, так и в партнерских системах.
Когда аутентификационная информация терминала будет найдена, между удаленным «домашним» модулем Master и локальным модулем Radio, через который был послан запрос локальной регистрации, устанавливается RAS соединение для передачи найденных данных.
По необходимости может быть установлено несколько RAS каналов с различными удаленными модулями Master.
Модуль «Master»
- Отвечает за управление каналом связи с IP-АТС, преобразует внутреннюю сигнализацию Н.323 на участке Radio – Master во внешний протокол H.323 или SIP, используемый на участке Master – IPАТС.
- Хранит базу данных HBD,*3 содержащую аутентификационные записи DECT терминалов. При активации терминала, информация о котором присутствует в локальной базе HDB, запрашивает регистрацию соответствующего абонента на IP-АТС. Регистрация поддерживается в течение всего времени нахождения терминала в зоне радиообслуживания DECT сегмента, контролируемого данным модулем Master. Регистрации производится только для тех DECT терминалов*4, которые уведомляют систему о своей активации путем отсылки запроса локальной регистрации.*2
- При своем включении устанавливает RAS соединение с серверным модулем Mobility Master и передает ему свою локальную базу HDB, где она используется для определения базового расположения аутентификационной записи терминала.
- Хранит карту кодов активации дополнительных услуг, набираемых абонентом с помощью клавиатуры терминала. Часть услуг модуль может предоставить самостоятельно, другие – запросить у IP-АТС.
Модуль «PARI Master»
- Отвечает за распределение радиоидентификаторов RFPI*1, определяющих домен БС DECT, внутри которого разрешен хендовер.*5 На основании MAC адреса программно-аппаратного компонента с активным программным модулем Radio ему всегда будет назначаться определенный идентификатор RFPI, хранящийся в таблице ассоциаций RFPI-MAC базы данных модуля PARI Master.
Модуль «Mobility Master»
- Организует каналы RAS с аналогичными серверными модулями Mobility Master других территориально удаленных DECT сетей с целью обмена информацией между разными базами данных HDB.*3 Такое взаимодействие позволяет обеспечить межсетевой роуминг.

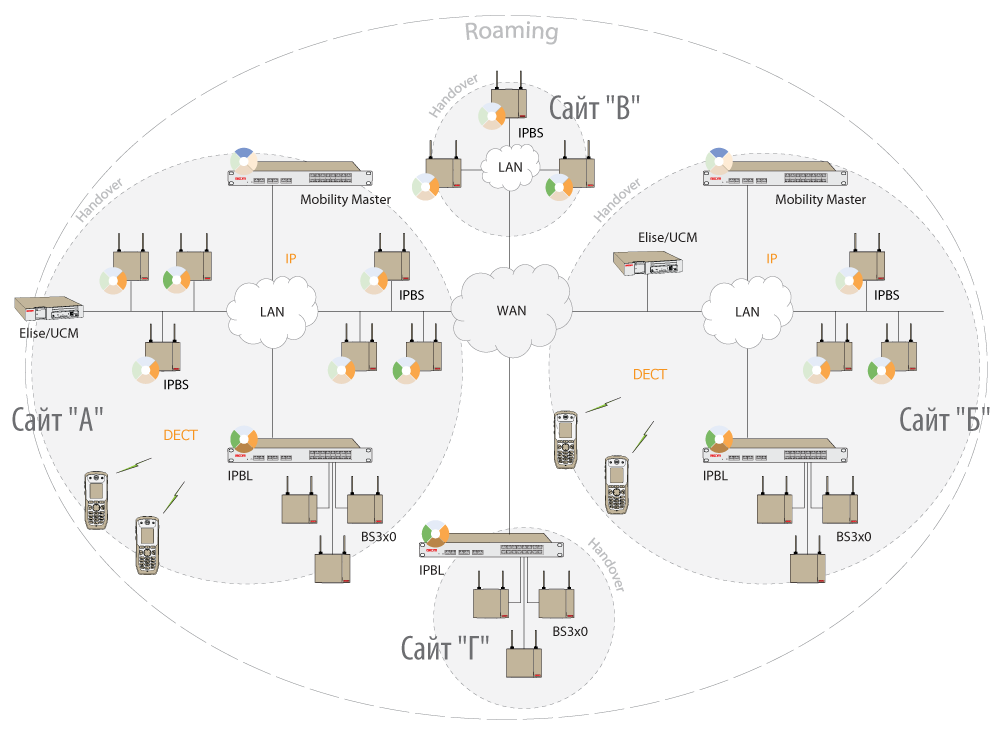

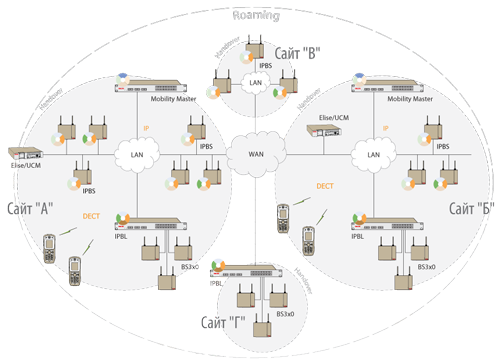

Структурная схема
Емкость системы
Размер системы «Ascom IP-DECT» ограничивается следующими значениями:
| • Количество абонентов, поддерживаемых одним модулем Master |
1000 |
| • Количество абонентов, поддерживаемых одним модулем PARI Master |
20 000 |
| • Количество модулей Master, поддерживаемых одним модулем Mobility Master |
100 |
| • Количество абонентов, поддерживаемых одним модулем Mobility Master |
100 000 |
| • Количество компонентов IPBL и IPBS, поддерживаемых одним модулем PARI Master |
100 IPBL или 1000 IPBS или их комбинация |
—————
*1 RFPI (Radio Fixed Part Identity) – излучаемый в эфир уникальный радиоидентификатор базовой станции DECT. Теоретически, RFPI должен быть уникален для любой БС в глобальном масштабе. Практически – он может быть уникален для БС DECT в масштабе отдельной микросотовой системы.
*2 Локальная регистрация (Location Registration) – регистрация места расположения терминала. Сообщение, посредством которого определяется позиция DECT терминала, инициирующего запрос, в определенной зоне сети DECT (location area). В результате, принимается решение о регистрации (или отказе в регистрации) этого терминала в сети DECT с обновлением соответствующей записи базы данных системы.
*3 HDB (Home location Data Base) – локальная база данных, содержащая аутентификационную информацию абонентских терминалов DECT, закрепленных за модулем Master. Эта база данных считается их базовым или «домашним» расположением.
*4 Поддерживается не всеми GAP-совместимыми терминалами.
*5 В данном случае подразумевается внешний хендовер (External Handover) – процесс передачи активного соединения с мобильным терминалом от одной БС к другой.
